Papierpläne digitalisieren

Viele Bestände liegen nur als Papierarchive vor. In diesem Beitrag zeigen wir, wie Papierpläne digitalisieren in der Praxis funktioniert, worauf es bei A0 Pläne digitalisieren ankommt und wie aus analogen Vorlagen saubere CAD-Daten entstehen.

A0 Pläne digitalisieren

In vielen Liegenschaften schlummert das gesamte Bauwissen in Papierarchiven: gefaltete A0-Pläne, vergilbte Plot-Ausdrucke, handgezeichnete Originale. Sie zu digitalisieren bedeutet weit mehr als einscannen – aus dem analogen Plan wird eine masshaltige, bearbeitbare CAD-Grundlage.

Welche Vorlagen eignen sich?

  • Originale auf Papier (A4 bis A0)
  • Faltpläne, Kopien, ältere Plot-Ausdrucke

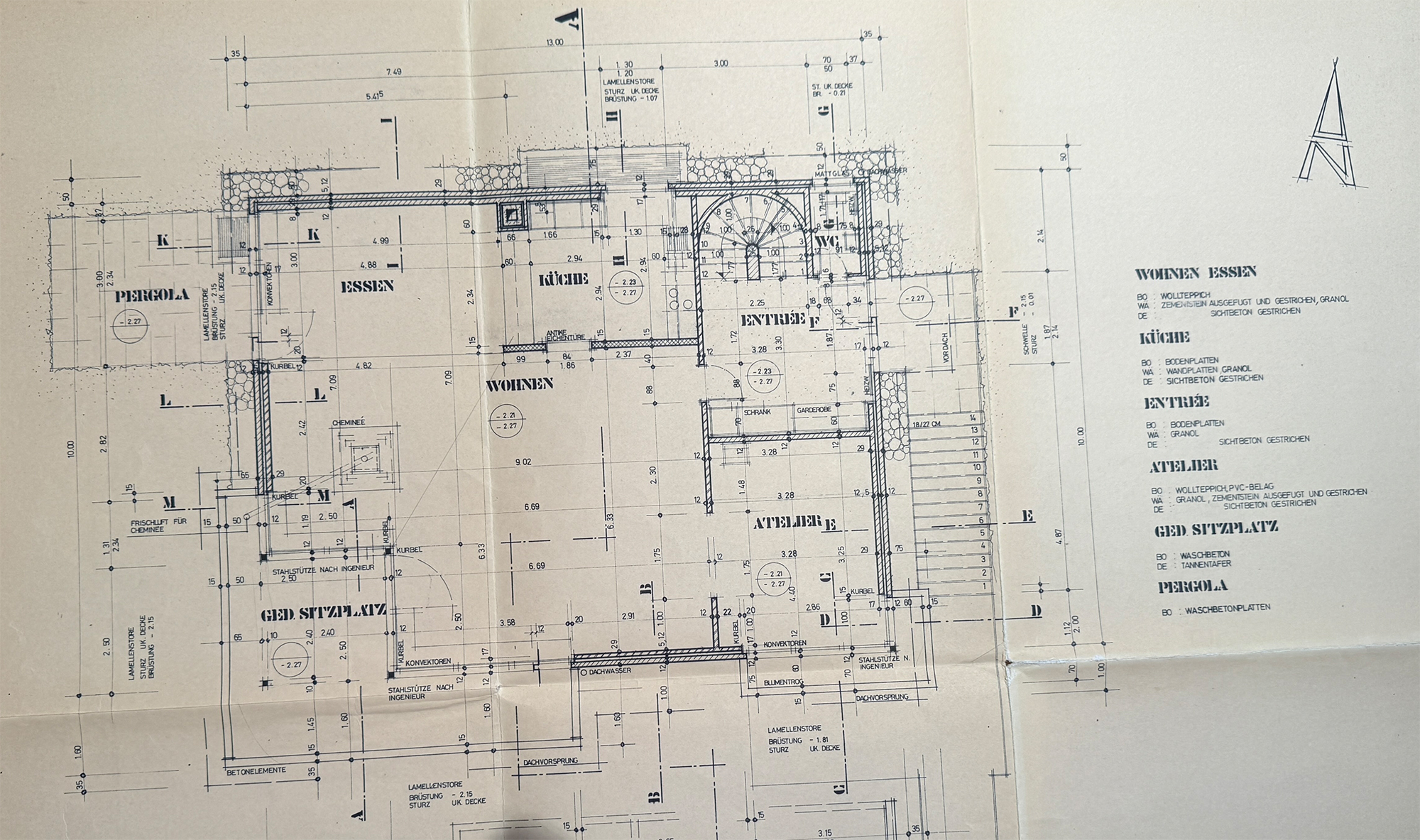

  • Fotografierte oder gescannte Architekturpläne
  • Handskizzen und Bestandsaufnahmen

Wichtig ist nicht der makellose Zustand, sondern die Lesbarkeit der Massketten. Auch beschädigte oder verblasste Pläne lassen sich rekonstruieren, solange genügend Referenzmasse vorhanden sind.

Vom Papier zum CAD-Plan: der Ablauf

1. Grossformat-Scan

Die Vorlage wird auf einem Grossformatscanner (bis A0) in hoher Auflösung erfasst – ohne Falten- oder Lichtschatten zu übernehmen.

2. Entzerren & Kalibrieren

Verzerrungen aus Faltung und Alterung werden digital korrigiert; über bekannte Referenzmasse wird der Plan exakt skaliert.

3. CAD-Neuzeichnung

Wände, Öffnungen, Treppen, Bemassung und Beschriftungen werden in sauberen Layern neu aufgebaut – nach gängigen Standards (z. B. SIA).

4. Qualitätssicherung

Massketten werden auf Plausibilität geprüft, die Datei bereinigt und im gewünschten Format ausgegeben.

A0 Pläne digitalisieren: Besonderheiten

Bei grossformatigen Plänen sind Verzerrung, Falten und Randbeschädigungen häufig. Für zuverlässige Ergebnisse werden die Unterlagen professionell gescannt, entzerrt und mit Referenzmassen kalibriert. So bleibt die Masshaltigkeit erhalten – die Grundvoraussetzung für jede spätere Umbau- oder Sanierungsplanung.

Architekturpläne digitalisieren statt nur scannen

Ein Scan ist nur ein Bild. Für die technische Weiterarbeit ist die CAD-Vektorisierung entscheidend: Linien, Layer und Beschriftungen werden neu aufgebaut, damit Architekten und Fachplaner direkt weiterarbeiten können. Automatische Konverter scheitern hier oft, weil sie Flecken als Linien interpretieren und falsche Masse übernehmen – deshalb zeichnen wir manuell neu.

Tipp für die Offerte

Ein scharfes Handy-Foto oder Scan-PDF jeder Planseite genügt für ein verbindliches Angebot. Das Original muss nicht eingeschickt werden, bevor der Umfang geklärt ist.

Ergebnis der Digitalisierung

  • Bearbeitbare DWG/DXF-Dateien mit sauberer Layer-Struktur
  • Saubere PDF-Planstände für Freigabe und Archiv
  • Auf Wunsch Varianten für Vermarktung, Bewirtschaftung oder Baueingabe
  • Optional 3D-/BIM-Modell (IFC) als Weiterführung

Häufige Fragen zum Digitalisieren von Papierplänen

Wie werden Papierpläne digitalisiert?
In vier Schritten: Die Vorlage wird grossformatig gescannt (bis A0), bei Bedarf entzerrt und mit Referenzmassen kalibriert, anschliessend im CAD masshaltig neu gezeichnet (Wände, Öffnungen, Beschriftungen, Layer) und zum Schluss qualitätsgeprüft. Sie erhalten eine bearbeitbare DWG/DXF-Datei statt nur ein Bild.
Was ist beim Digitalisieren von A0-Plänen zu beachten?
Grossformatige Pläne weisen oft Falten, Verzerrungen und Randbeschädigungen auf. Sie werden deshalb auf einem Grossformatscanner erfasst, digital entzerrt und über bekannte Referenzmasse skaliert. Erst diese Kalibrierung sichert die Masshaltigkeit der späteren CAD-Datei.
Reicht ein Scan oder Foto meines Plans als Vorlage?
Für die Offerte und oft auch als Vorlage genügt ein scharfes Foto oder Scan-PDF. Wichtig sind gute Lesbarkeit, vollständige Massketten und ein erkennbarer Massstab. Das physische Original ist nicht zwingend nötig, erhöht aber bei beschädigten Plänen die Genauigkeit.
Was ist der Unterschied zwischen Scannen und Digitalisieren?
Ein Scan ist nur ein digitales Foto (Rasterbild) und nicht bearbeitbar. Beim Digitalisieren (CAD-Vektorisierung) wird jede Linie, jedes Symbol und jeder Text neu als Vektor aufgebaut – mit Layern und exakten Massen. Nur so entstehen Daten, mit denen Architekten und Fachplaner weiterarbeiten können.
Welche Dateiformate erhalte ich?
Standardmässig DWG und DXF für die CAD-Weiterbearbeitung sowie PDF für Freigabe und Archiv. Auf Wunsch zusätzlich JPG/TIFF oder IFC für BIM-Anwendungen.
Was passiert mit meinen Original-Papierplänen?
Sie haben die Wahl: sichere Rücksendung der Originale per Post oder – wenn Sie Archivplatz schaffen möchten – eine fachgerechte, datenschutzkonforme Vernichtung nach Abschluss des Auftrags.
